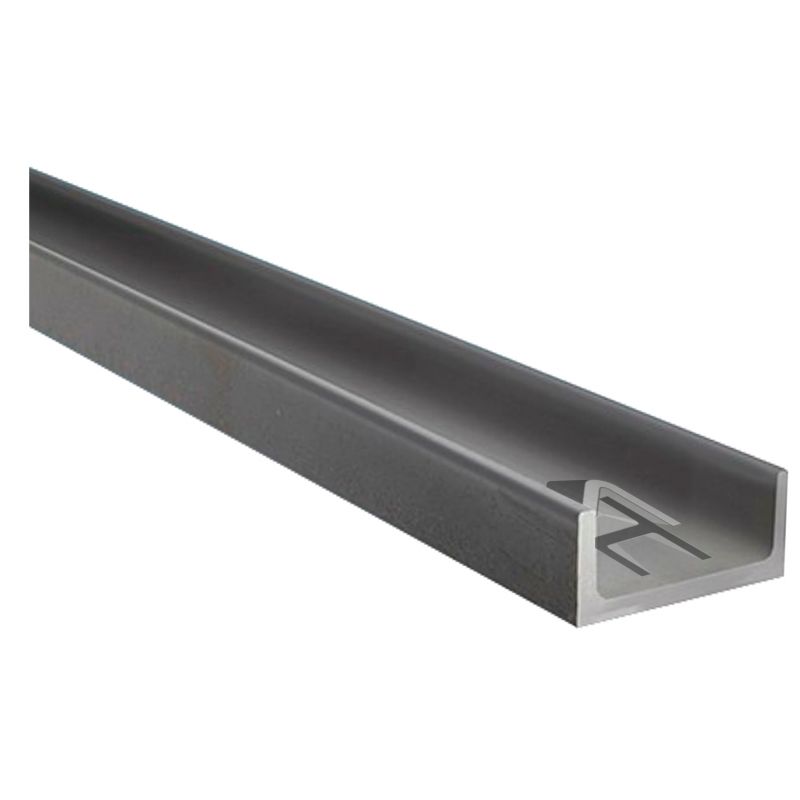

UPN

AFMETINGEN:

Elk UPN-formaat heeft een specifieke hoogte, breedte, flensdikte, gewicht,...

Klik hier indien u de afmetingen van alle UPN balken in detail wil bekijken.

BALKEN OP STANDAARD LENGTE

Elk UPN-formaat heeft specifieke standaard lengtes.
Nadat u het UPN-formaat-maat heeft gekozen worden automatisch de passende standaard maten weergegeven.

De geselecteerde standaard lengte is inclusief de walstolerantie van 100mm en geen gegarandeerde minimumlengte.
Een balk met een standaard lengte van 10,1m zal dus gegarandeerd minimum 10m zijn maar kan ook 10,1m zijn.

Balkstaal op standaard lengte kan ruwe zaagvlakken hebben die niet haaks zijn.

OF OP MAAT

Indien u een UPN-balk op maat wenst dient u de gewenste lengte in mm op te geven.
Elke balk heeft een specifieke zaagkost die automatisch bijgerekend wordt als u kiest voor een balk op maat

UPN BALKEN IN VERSTEK

Een UNP balk kan zowel staand als liggend op 2 manieren in verstek gezaagd worden. Daardoor bestaan er voor de UNP-balken maar liefst 12 verschillende manieren om deze balk in verstek te zagen.

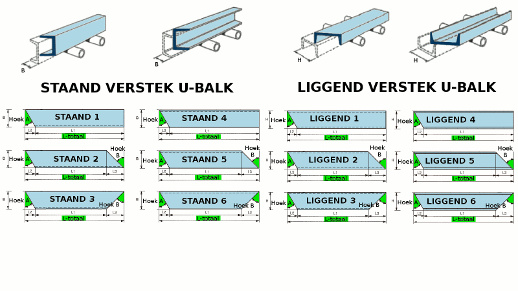

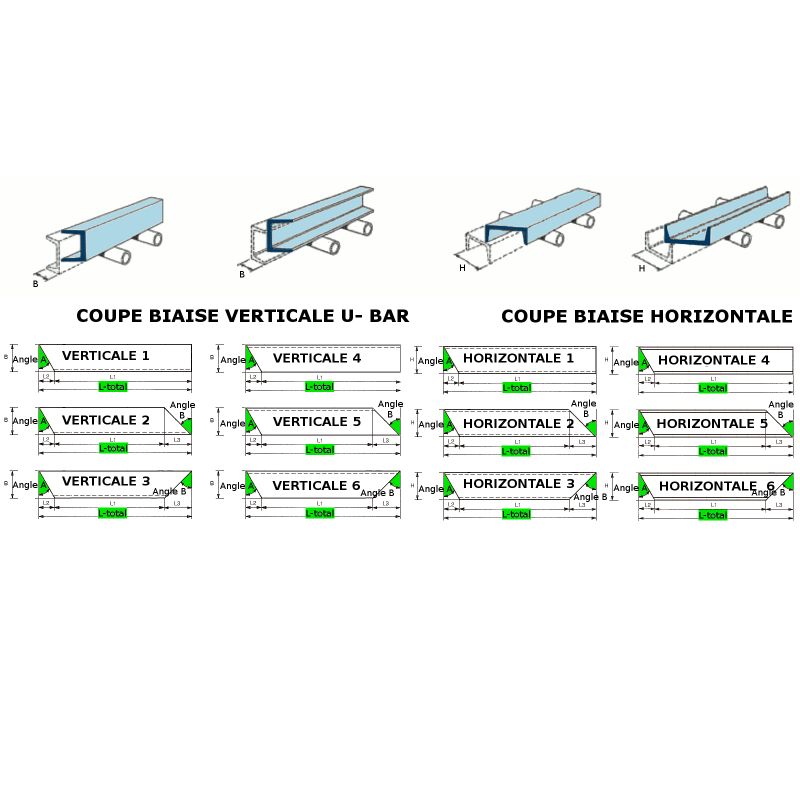

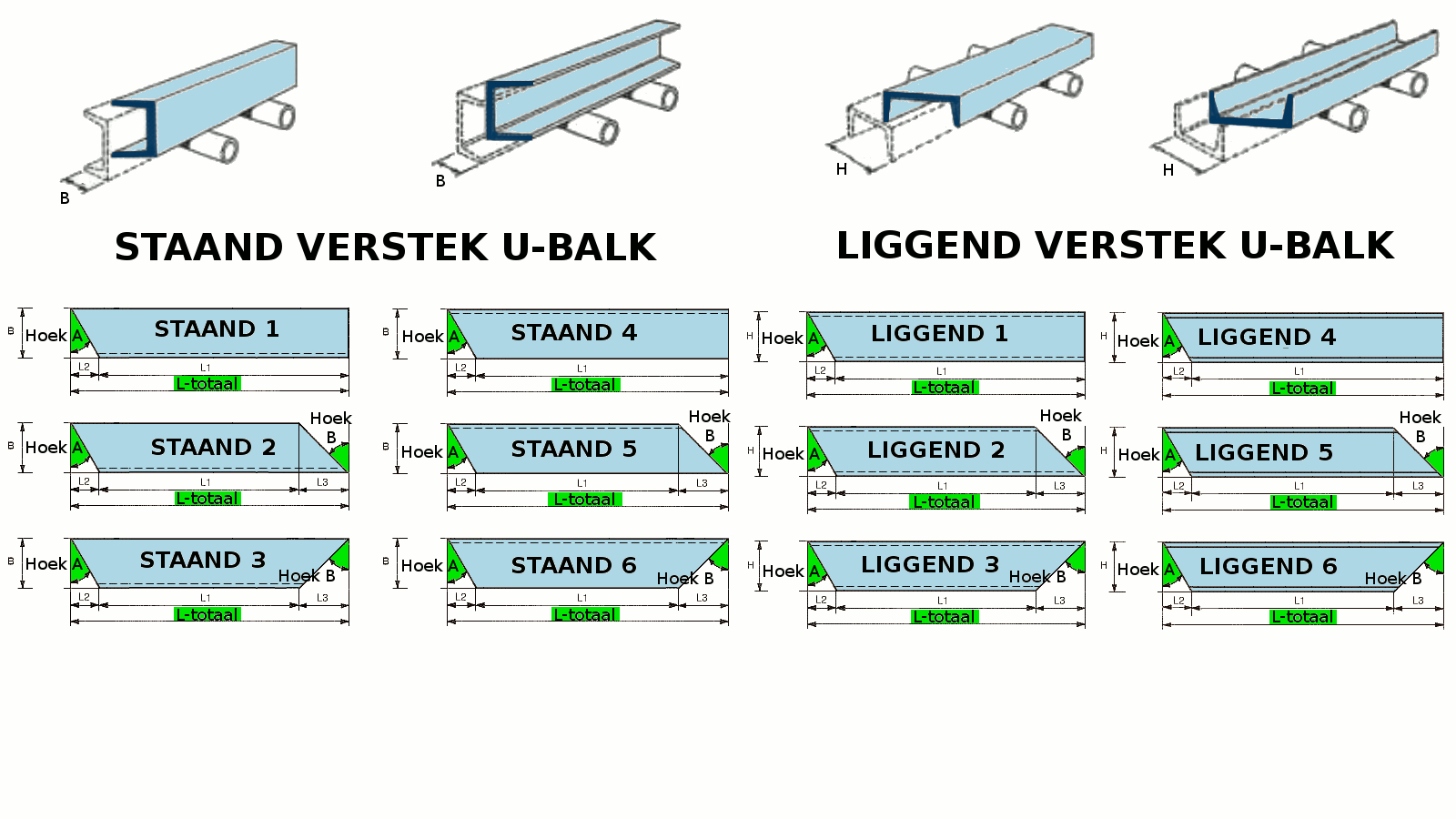

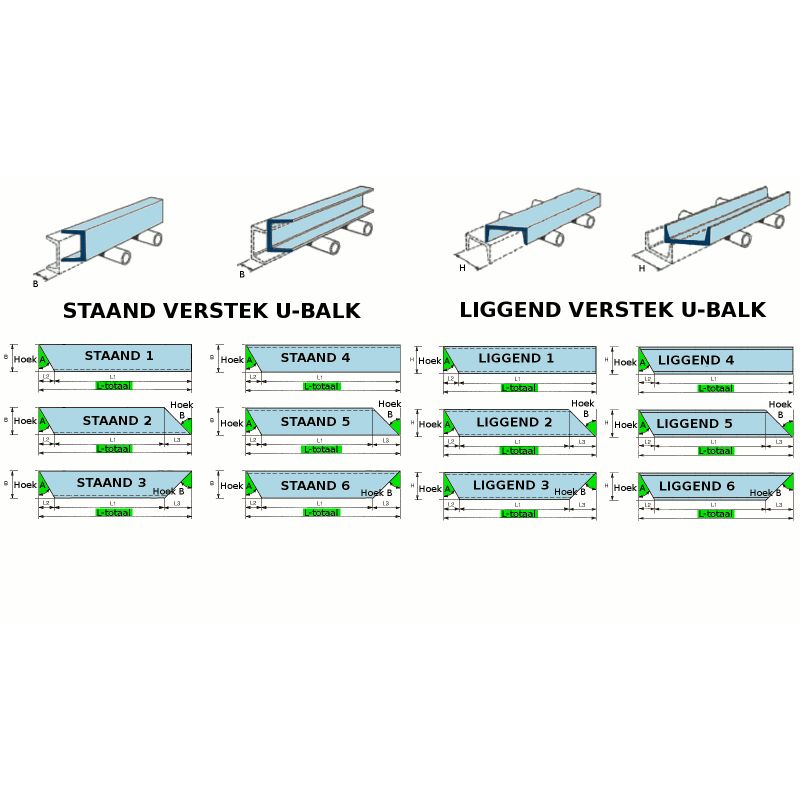

Op onderstaande tekening kan je de verschillende verstekvormen bekijken.

Indien u een balk op verstek wil laten zagen dient u steeds de totale lengte = L-Totaal op de tekening op te geven.
Vergeet ook zeker niet Hoek A en eventueel Hoek B te vermelden.

KlIK HIER OM DEZE AFBEELDING TE VERGROTEN IN EEN NIEUW VENSTER

KWALITEIT

S235JR volgens EN 10025

Een UNP constructiebalk wordt toegepast als ligger of als kolom in een constructie. Een UNP constructiebalk wordt vaak toegepast aan het einde van een constructie of tegen een muur.

OPGELET!

- De levering van balken met een kraanwagen kan enkel als de lengte niet langer is dan 12.1m
